Máy kiểm tra kết hợp Desco X3 19270
Điện áp công tắc thử nghiệm: 5 VDC @ mạch hở
Điện áp thử nghiệm dây đeo cổ tay và giày dép: 30 VDC @ mạch hở
Dòng điện thử nghiệm bị giới hạn bởi điện trở và thay đổi tùy theo cài đặt phạm vi thử nghiệm (100 kilohm – 1 gigohm)
Độ chính xác thử nghiệm: ±20% cho giới hạn thử nghiệm giày dép 1 gigohm/ ±10% cho tất cả các giới hạn thử nghiệm khác
Xếp hạng tiếp điểm rơle: 1 A @ tối đa 30 VDC

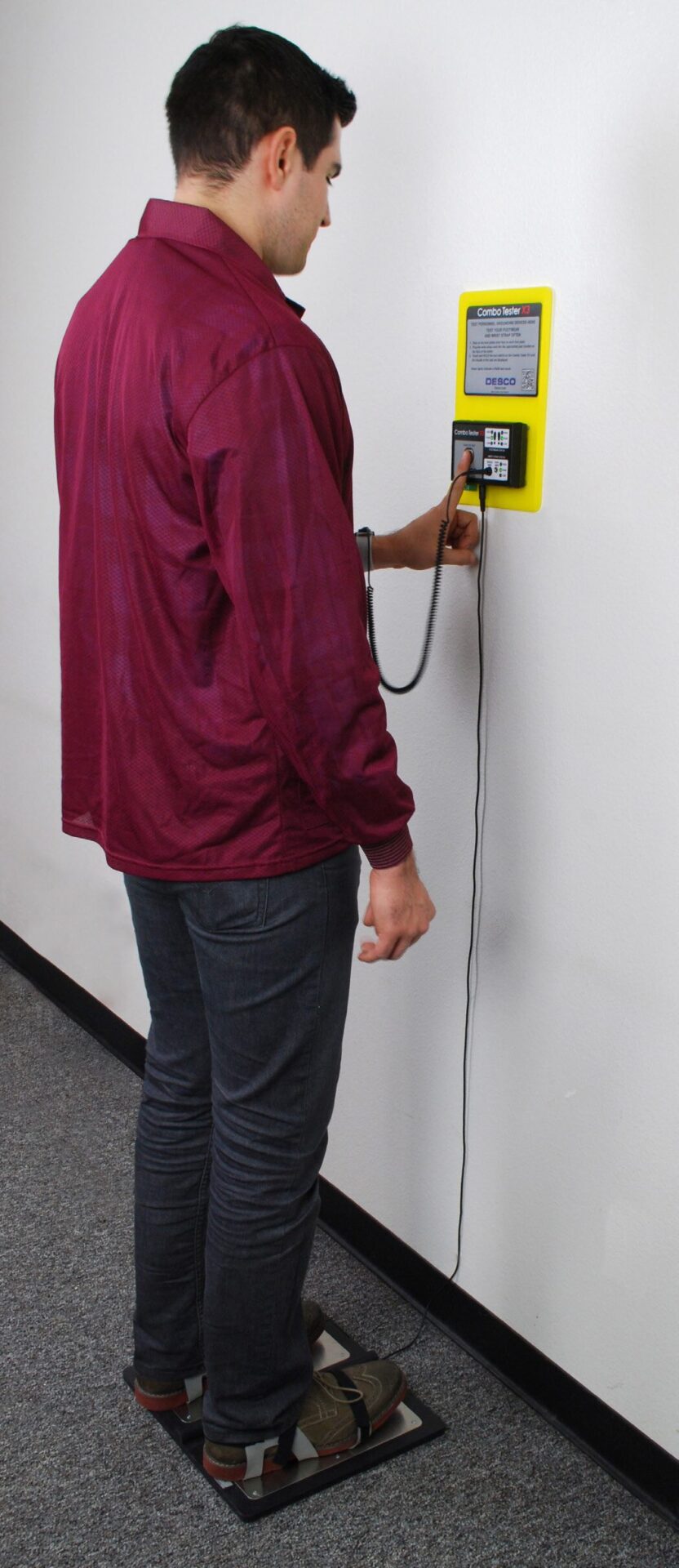

Máy kiểm tra kết hợp Desco X3 19270 xác minh chức năng của các thiết bị nối đất cho cá nhân (dây đeo cổ tay1, dây nối đất chân, giày ESD, áo khoác2). Ba thử nghiệm độc lập được thực hiện đồng thời trên dây đeo cổ tay và mỗi bàn chân. Đèn xanh lá cây cho biết tình trạng đạt. Đèn đỏ và vàng cùng với báo động bằng âm thanh cho biết khi dây đeo cổ tay và/hoặc giày dép (trái hoặc phải) không đạt. Có thể truy cập các công tắc DIP để tùy chọn giới hạn thử nghiệm. Kiểm soát truy cập vào Khu vực được bảo vệ ESD có thể được thực hiện thêm bằng cách sử dụng đầu cuối rơle trên Combo Tester X3 và kết nối nó với khóa cửa điện tử hoặc cửa xoay để chỉ cấp quyền truy cập cho những người đã vượt qua các bài kiểm tra thiết bị nối đất cá nhân của họ. Combo Tester X3 được hiệu chuẩn theo tiêu chuẩn NIST.
The Desco Combo Tester X3 19270 verifies the functionality of personnel grounding devices (wrist straps1, foot grounders, ESD shoes, smocks2). Three independent tests are performed simultaneously on the wrist strap and each foot. Green lights indicate a pass condition. Red and yellow lights plus an audible alarm indicate when the wrist strap and/or footwear (left or right) have failed. DIP switches may be accessed for test limit preferences. Access control to an ESD Protected Area can be further enforced by using the relay terminal on the Combo Tester X3 and connecting it to an electronic door lock or turnstile to grant access only to those who have passed their personal grounding device tests. The Combo Tester X3 is calibrated to NIST standards.
Desco Combo Tester X3 Technology

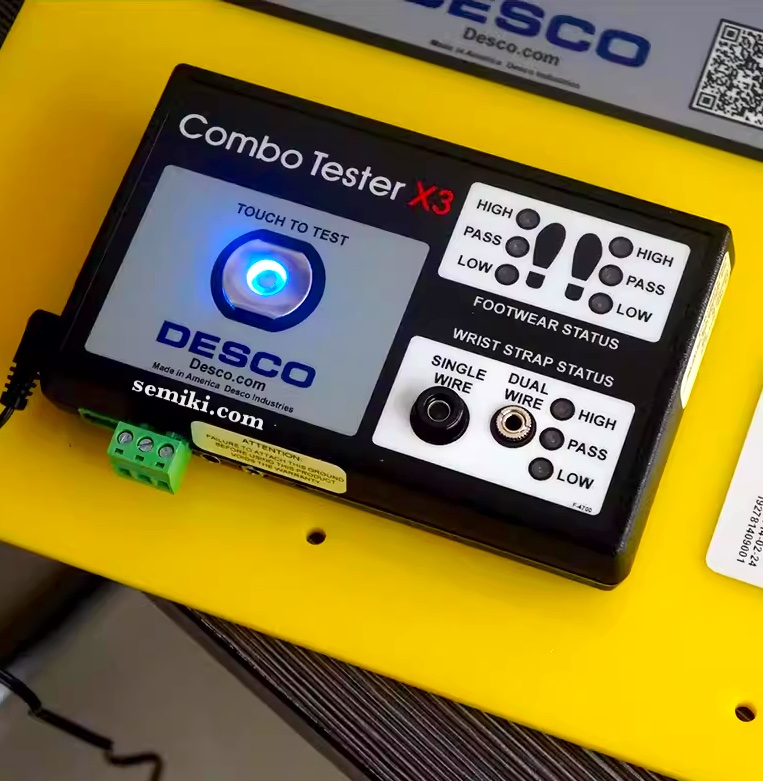

The solid-state touch test switch maintains test accuracy and extends the lifetime of the tester
The 30 volt test signal increases test reliability
Pairs with the EMIT 50755 ESD Glove Test Fixture to test operators that wear ESD gloves or finger cots per Compliance Verification required by ESD TR53
The factory test limits are set to:
Wrist Straps: 750 kilohms and 10 megohms
Footwear: 750 kilohms and 35 megohms
Test Switch Voltage: 5 VDC @ open circuit
Wrist Strap and Footwear Test Voltage: 30 VDC @ open circuit
Test current is limited by resistors and varies on the test range setting (100 kilohms – 1 gigohm)
Test Accuracy: ±20 % for 1 gigohm footwear test limit
±10 % for all other test limits
Relay Contact Rating: 1 A @ 30 VDC max

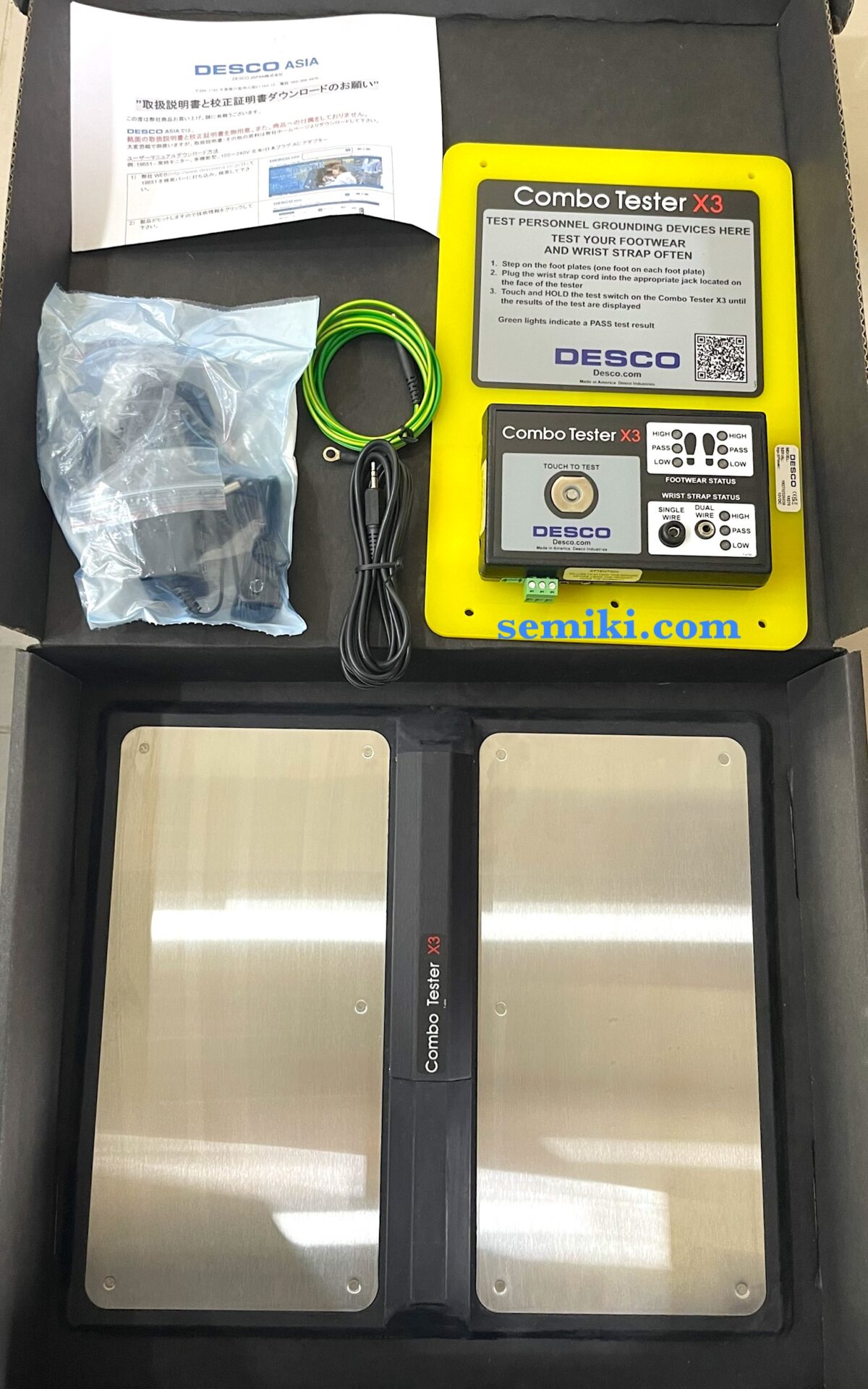

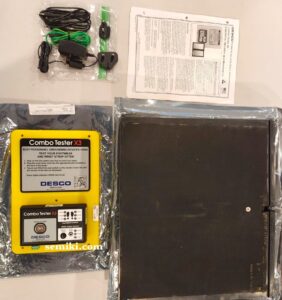

Pic.: Desco Combo Tester X3 and Dual Foot Plate 19270 at Semiki’s warehouse
Maintenance and calibration :
► We also have calibration certificate attached ( optional )
► Please re-calibrate after use for a certain period through our purchase store.
