ESPEC HAST Chamber EHS-212M Hệ thống kiểm tra ứng suất gia tốc cao (0.02 ~0.196 MPa/ 18L)

Producer: ESPEC

ESPEC HAST Chamber EHS-212M Hệ thống kiểm tra ứng suất gia tốc cao (0.02 ~0.196 MPa/ 18L)

ESPEC HAST Chamber EHS-212M Hệ thống kiểm tra ứng suất gia tốc cao (0.02 ~0.196 MPa/ 18L) - Image 2

ESPEC HAST Chamber EHS-212M Hệ thống kiểm tra ứng suất gia tốc cao (0.02 ~0.196 MPa/ 18L) - Image 3

Espec Japan Highly Accelerated Stress Test System (HAST Chamber) EHS Series
Hệ thống Kiểm tra Ứng suất Gia tốc Cao (Buồng HAST)
Độ bền Tối ưu & Diện tích Kiểm tra Tối đa. Ngăn ngừa sự ngưng tụ sương và làm ướt mẫu vật. Quạt tuần hoàn không khí cho độ chính xác cao. Có thể mở rộng lên đến 72 chân cắm – Đầu nối được mã hóa màu giúp đấu nối dây dễ dàng và chính xác. Bảo vệ & Kiểm soát Đáng tin cậy – Đảm bảo Nguồn điện An toàn cho Mẫu vật.
Model: EHS-212M
Kiểm soát độ ẩm không bão hòa
Phạm vi kiểm soát nhiệt độ: +105,0 đến +142,9°C
Phạm vi kiểm soát độ ẩm: 75% đến 100% RH
Kiểm soát độ ẩm bão hòa ướt
Phạm vi kiểm soát nhiệt độ: +105,0 đến +132,9°C
Kiểm soát nhiệt độ bầu ướt và bầu khô – Quy trình kiểm tra
Phạm vi kiểm soát nhiệt độ: +105,6 đến +142,9°C
Phạm vi kiểm soát độ ẩm: 75% đến 98% RH
Phạm vi áp suất: 0,02 đến 0,196MPa (Đồng hồ đo)
Kích thước khu vực kiểm tra: 0,294 x 318 (296) mm
Kích thước bên ngoài: 640 x 1483 x 850 mm
Nguồn điện: AC 200V/50Hz/1ph, 12,5A
EHS-212M: HAST – Cao Tính năng Kiểm tra Ứng suất Tăng tốc
Kiểm soát độ ẩm bão hòa hoặc không bão hòa
Hệ thống đa chế độ ‘M’ kiểm soát độ ẩm (thông qua chế độ bầu ướt/bầu khô), ngay cả trong quá trình làm nóng và làm mát. Hoàn toàn tuân thủ phương pháp thử nghiệm EIA/JEDEC A110 & 102C.
Bộ điều khiển màn hình cảm ứng với màn hình hiển thị nhiệt độ, độ ẩm và đếm ngược. Bao gồm giao diện Ethernet.
Lựa chọn ngôn ngữ: Tiếng Anh, Tiếng Nhật, Tiếng Trung hoặc Tiếng Hàn
Cổng cấp nguồn mẫu, cho phép cấp nguồn cho mẫu
Đặc điểm tủ: Xi lanh bên trong và tấm chắn cửa bảo vệ mẫu khỏi sự ngưng tụ sương. Bên trong hình trụ để chứa tối đa sản phẩm. Hai kệ bằng thép không gỉ. Bộ bánh xe giúp di chuyển tủ dễ dàng (trừ tủ đôi). Tính năng an toàn: Bộ bảo vệ quá nhiệt và quá áp. Cơ chế khóa cửa an toàn để ngăn cửa mở khi buồng đang được điều áp.
Cổng cấp nguồn mẫu: Tắt nguồn sản phẩm khi có báo động

ESPEC Japan

Highly Accelerated Stress Test System

(HAST Chamber)

EHS Series

The Highly Accelerated Stress Test Chamber ( HAST Chamber) EHS Series has been primarily developed to conduct bias testing which applies constant voltage and signals. The standard equipment features two control modes: [unsaturated control] and [wet saturated control], while the M-type chamber additionally offers a [wet and dry bulb temperature control] mode.
The M-type chamber conforms to the IEC60068-2-66 standard.

Highly Accelerated Stress Test System (HAST Chamber)

Optimized Strength & Maximum Test Area
Prevention of dew condensation and wetting of specimens
Air-circulating fan for high-accuracy testing
Expandable Up to 72 Pins – Color-Coded Terminals for Easy & Accurate Wiring.
Reliable Protection & Control – Ensuring Safe Power Supply to Specimens.

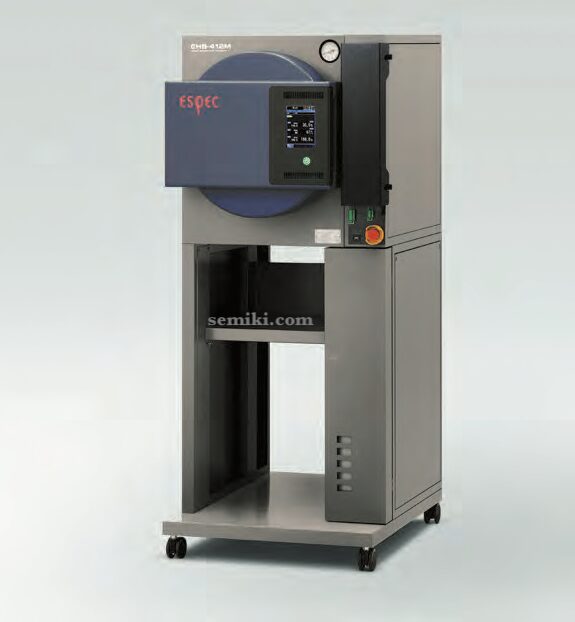

Espec HAST Chamber EHS-412M

Air-HAST

Reproduction of near-constant temperature and humidity
testing environment with Air-HAST (option for M/MD type only)

Depending on the specimen, not only water steam but also oxidation and other specimen surface conditions can cause failure.
By leaving air in the test area, the Air-HAST function adds air to the high-temp, highhumidity, and pressurized environment for effective accelerated testing of specimens for which the oxygen in air affects degradation, such as with surface oxidation. (Acceleration may not be seen for some specimen.)

Whisker humidity-resistance evaluation testing (Japanese patent No. 5066143): Evaluation examples for whisker evaluations of mounting boards are limited. One of the main reasons for this is because the testing time can be as long as 1000 or 3000 hours.
To shorten these testing times, ESPEC conducts lead-free solder whisker evaluation of mounting boards using Air-HAST. The results confirmed accelerated effects with testing at 85°C and 85%rh humidity.

Espec Corp. (Japan) Hast Chamber
Model: EHS-212M

Unsaturated control
Temperature Control Range: : +105.0 to +142.9° C
Humidity Control Range: : 75% to 100% RH
Wet saturated control
Temperature Control Range: : +105.0 to +132.9° C

Humidity Control Range: 75% to 100% RH

Wet and dry bulb temperature control- Test Process
Temperature control Range : +105.6 to +142.9° C
Humidity Control Range: 75% to 98% RH

Pressure Range : 0.02 to 0.196MPa (Gauge)

Test area dimension : :0294 x D318(296) mm
Outside Dimension : : W 640 x H 1483 × D 850 mm
Power Supply: AC 200V/50Hz/1ph, 12.5A

EHS-212M: HAST – Highly Accelerated Stress Test Features
Unsaturated or saturated humidity control
Multi-mode ‘M’ system controls humidity (via wet bulb/dry bulb), even during heat-up and cool-down. Fully conforms to EIA/JEDEC test method A110 & 102C.
Touch-screen controller with temperature, humidity, and count-down display. Includes Ethernet interface.
Language selection of English, Japanese, Chinese, or Korean
Specimen power terminals, allow power-up of specimens
Cabinet Features: Inner cylinder and door shield protect specimens from dew condensation
Interior is cylindrical for maximum product loading
Two stainless steel shelves
Set of casters for easy movement of the chamber (except double units)
Safety Features: Overheat & over-pressure protectors
Door lock safety mechanism to prevent opening of the door while the chamber is pressurized
Specimen power control terminal: shuts down the product power in the event of an alarm
